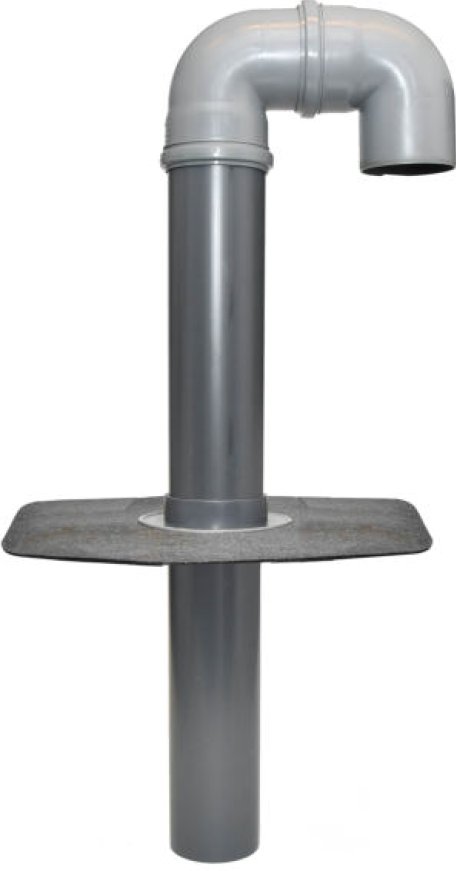

Flachdachkabeldurchführung Typ HS 2 S mit abnehmbarem Bogen und Anschlussrohr unten Es handelt sich um ein Fachhandel-Produkt unter Einhaltung der aktuellen Normen und Vorschriften.Geeignet sowohl für Hand- als auch Heimwerker. - Rohr: • Wählbare Größen: DN Innendurchmesser Außendurchmesser DN 5045 mm50 mm DN 70/7570 mm75 mm DN 100/110105 mm110 mm DN 150155 mm160 mm DN 200195 mm200 mm • PVC-U nach DIN B1 aus Deutschland (Keine Recyclingware) - Wählbare Flanscharten: a) Schweißbahn: Elastomer-Bitumen PYE PV 250 S5, feinbestreut, mit Trägereinlage (Polyestervlies 250 g/m²) b) PVC U nach DIN B1 aus Deutschland c) PE oder PP d) Folie - Hier unsere Auswahl: Typ Hersteller Bezeichnung Farbe EPDM Carlisle Resitrix SKW schwarz EVA Alwitra Evalon (unkaschiert) hellgrau EVA Alwitra Evalon (unkaschiert) weiß PE Köster TPO 1,8 anthrazit PE Schedetal Extrupol hellgrau PE Schedetal Extrupol anthrazit PIB FDT Rhepanol grau PP Bauder Thermoplan silbergrau PVC Bauder Thermofol lichtgrau PVC FDT Rhenofol CV hellgrau PVC Renolit Alkorplan hellgrau PVC Sika Sikaplan 15 G hellgrau (bitte teilen Sie uns bei der Bestellung die gewünschte Folienausführung mit)- An das Anschlussrohr unterhalb des Flansches kann jedes Muffenrohr bzw. jeder Bogen in der gleichen DN-Größe einfach aufgesteckt werden- Zur Vereinfachung der Kabeldurchführung wird der Rohrbogen lose geliefert- Sehr einfache Montage -> Bebilderte Montageanleitung beiliegend oderHIER zum Download- Made in Germany- Die Größen >= DN 150 werden nach Kundenbestellung produziert und sind daher von einer Rückgabe ausgeschlossen. Die Lieferzeit wird hierdurch nicht beeinträchtigt # Schwanenhals, Flachdachkabeldurchführung, Anschlussrohr, Dachdurchführung, Kabel, Antenne, Solar, Flachdach, DN 50, DN 70, DN 75, DN 100, DN 110, DN 150, DN 200

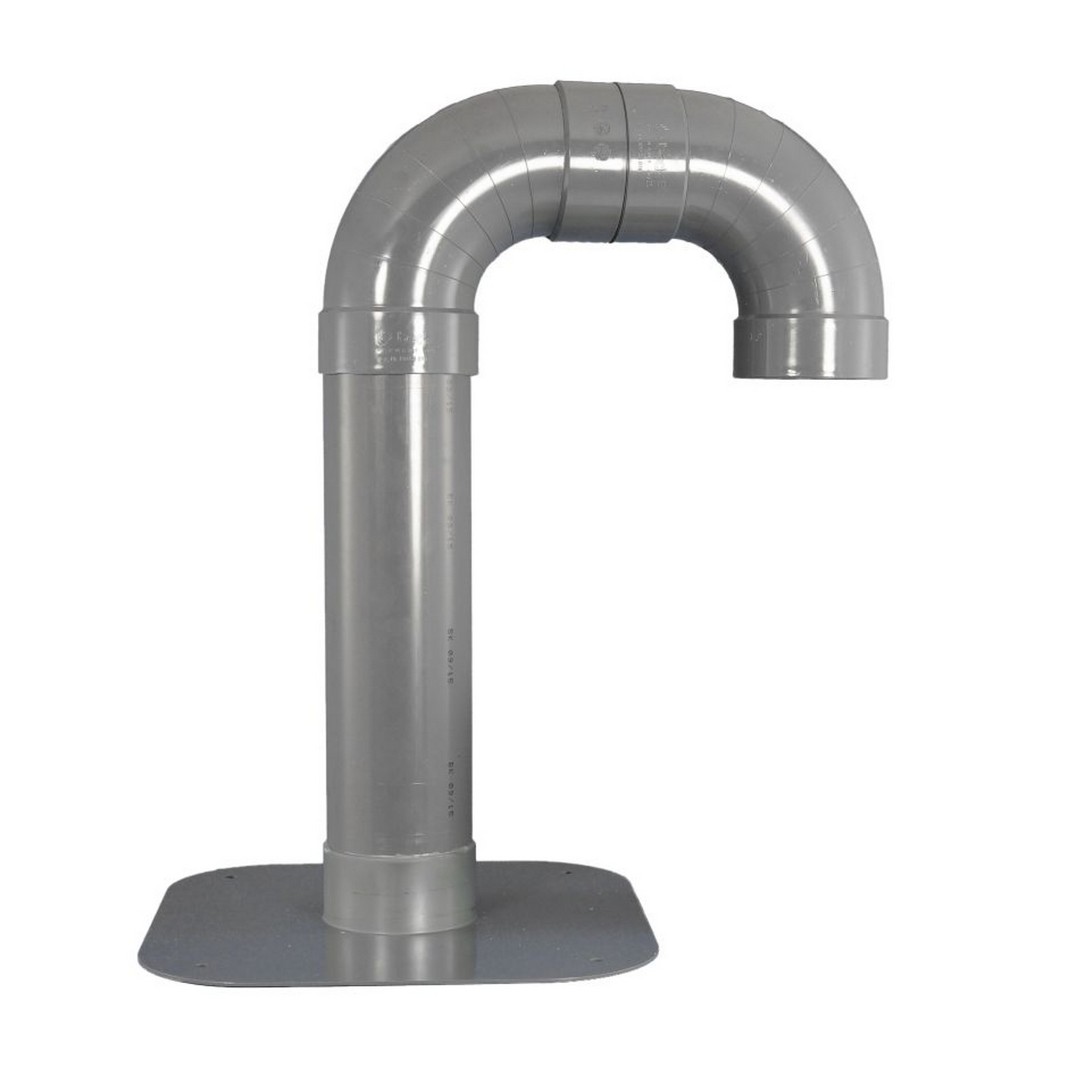

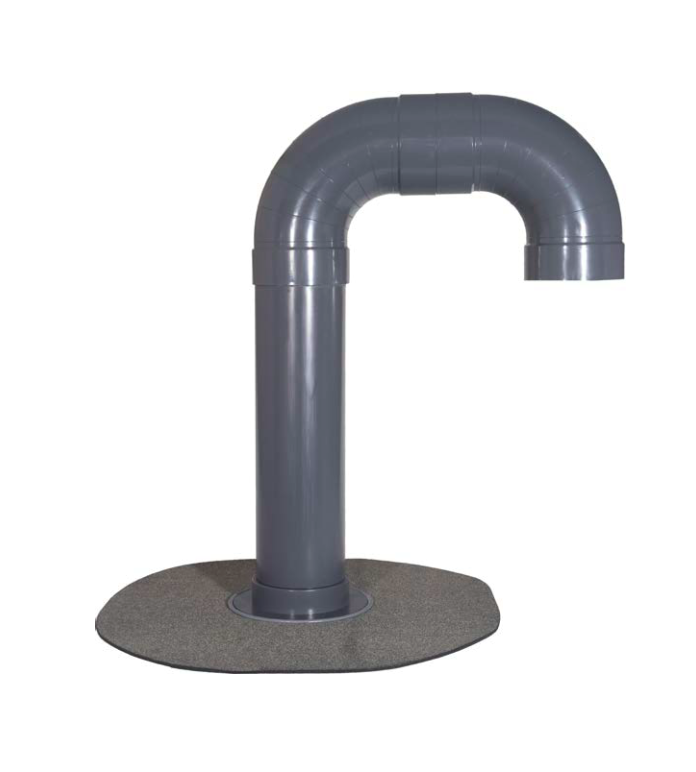

Flachdachkabeldurchführung Typ HS 1Es handelt sich um ein Fachhandel-Produkt unter Einhaltung der aktuellen Normen und Vorschriften.Geeignet sowohl für Hand- als auch Heimwerker. - Rohr: • Wählbare Größen: DN Innendurchmesser Außendurchmesser DN 5045 mm50 mm DN 70/7570 mm75 mm DN 100/110105 mm110 mm DN 150155 mm160 mm DN 200195 mm200 mm • PVC-U nach DIN B1 aus Deutschland (Keine Recyclingware) - Wählbare Flanscharten: a) Schweißbahn: Elastomer-Bitumen PYE PV 250 S5, feinbestreut, mit Trägereinlage (Polyestervlies 250 g/m²) b) PVC U nach DIN B1 aus Deutschland c) PE oder PP d) Folie - Hier unsere Auswahl: Typ Hersteller Bezeichnung Farbe EPDM Carlisle Resitrix SKW schwarz EVA Alwitra Evalon (unkaschiert) hellgrau EVA Alwitra Evalon (unkaschiert) weiß PE Köster TPO 1,8 anthrazit PE Schedetal Extrupol hellgrau PE Schedetal Extrupol anthrazit PIB FDT Rhepanol grau PP Bauder Thermoplan silbergrau PVC Bauder Thermofol lichtgrau PVC FDT Rhenofol CV hellgrau PVC Renolit Alkorplan hellgrau PVC Sika Sikaplan 15 G hellgrau (bitte teilen Sie uns bei der Bestellung die gewünschte Folienausführung mit)- Die Durchführung hat im Bereich des Flansches eine Verbreiterung in die jedes Rohr bzw. jeder Bogen in der gleichen DN-Größe einfach eingesteckt werden kann- Zur Vereinfachung der Kabeldurchführung wird der Rohrbogen lose geliefert- Sehr einfache Montage -> Bebilderte Montageanleitung beiliegend oderHIER zum Download- Made in Germany- Die Größen >= DN 150 werden nach Kundenbestellung produziert und sind daher von einer Rückgabe ausgeschlossen. Die Lieferzeit wird hierdurch nicht beeinträchtigt # Schwanenhals, Flachdachkabeldurchführung, Anschlussrohr, Dachdurchführung, Kabel, Antenne, Solar, Flachdach, DN 50, DN 70, DN 75, DN 100, DN 110, DN 150, DN 200

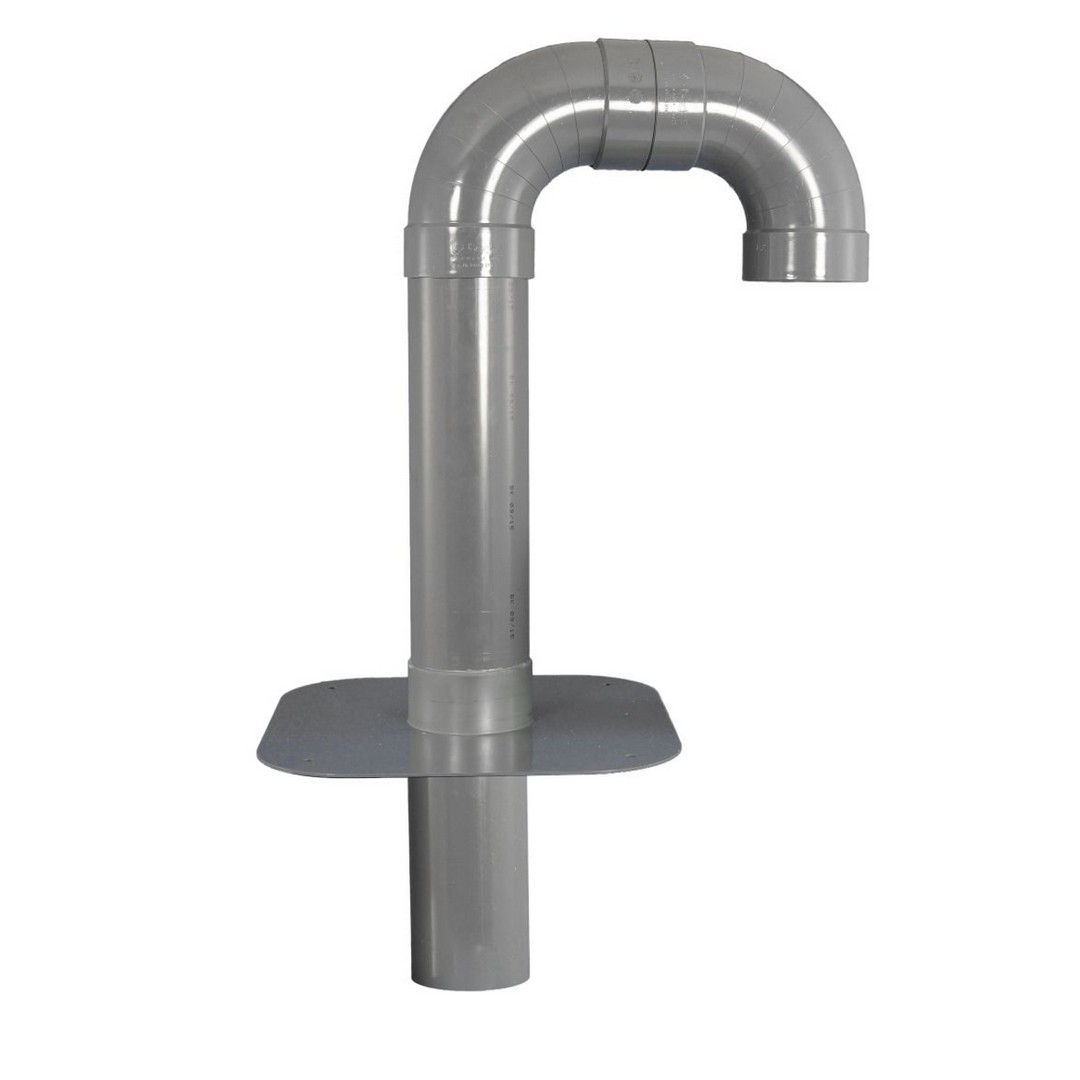

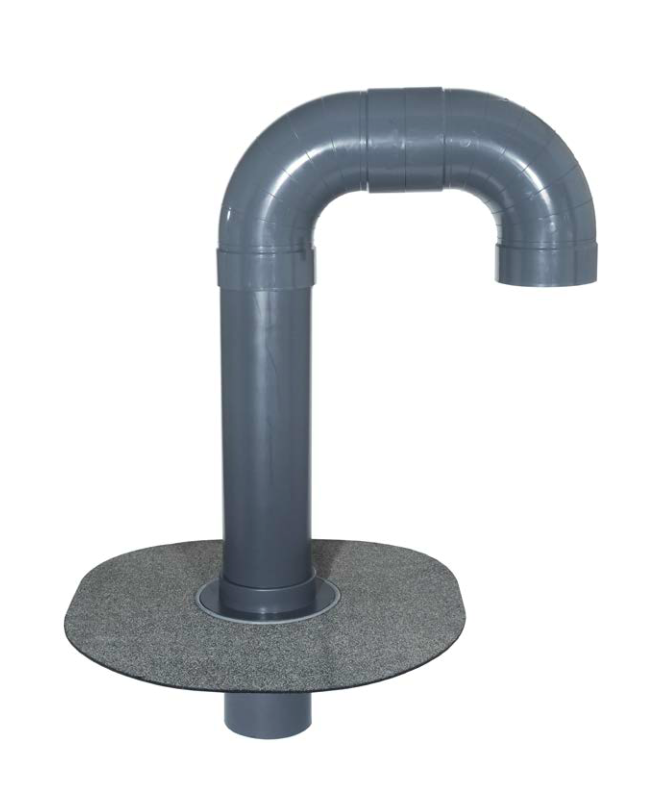

Flachdachkabeldurchführung Typ HS 2 mit Anschlussrohr unten Es handelt sich um ein Fachhandel-Produkt unter Einhaltung der aktuellen Normen und Vorschriften.Geeignet sowohl für Hand- als auch Heimwerker. - Rohr: • Wählbare Größen: DN Innendurchmesser Außendurchmesser DN 5045 mm50 mm DN 70/7570 mm75 mm DN 100/110105 mm110 mm DN 150155 mm160 mm DN 200195 mm200 mm • PVC-U nach DIN B1 aus Deutschland (Keine Recyclingware) - Wählbare Flanscharten: a) Schweißbahn: Elastomer-Bitumen PYE PV 250 S5, feinbestreut, mit Trägereinlage (Polyestervlies 250 g/m²) b) PVC U nach DIN B1 aus Deutschland c) PE oder PP d) Folie - Hier unsere Auswahl: Typ Hersteller Bezeichnung Farbe EPDM Carlisle Resitrix SKW schwarz EVA Alwitra Evalon (unkaschiert) hellgrau EVA Alwitra Evalon (unkaschiert) weiß PE Köster TPO 1,8 anthrazit PE Schedetal Extrupol hellgrau PE Schedetal Extrupol anthrazit PIB FDT Rhepanol grau PP Bauder Thermoplan silbergrau PVC Bauder Thermofol lichtgrau PVC FDT Rhenofol CV hellgrau PVC Renolit Alkorplan hellgrau PVC Sika Sikaplan 15 G hellgrau (bitte teilen Sie uns bei der Bestellung die gewünschte Folienausführung mit)- An das Anschlussrohr unterhalb des Flansches kann jedes Muffenrohr bzw. jeder Bogen in der gleichen DN-Größe einfach aufgesteckt werden- Zur Vereinfachung der Kabeldurchführung wird der Rohrbogen lose geliefert- Sehr einfache Montage -> Bebilderte Montageanleitung beiliegend oderHIER zum Download- Made in Germany- Die Größen >= DN 150 werden nach Kundenbestellung produziert und sind daher von einer Rückgabe ausgeschlossen. Die Lieferzeit wird hierdurch nicht beeinträchtigt # Schwanenhals, Flachdachkabeldurchführung, Anschlussrohr, Dachdurchführung, Kabel, Antenne, Solar, Flachdach, DN 50, DN 70, DN 75, DN 100, DN 110, DN 150, DN 200

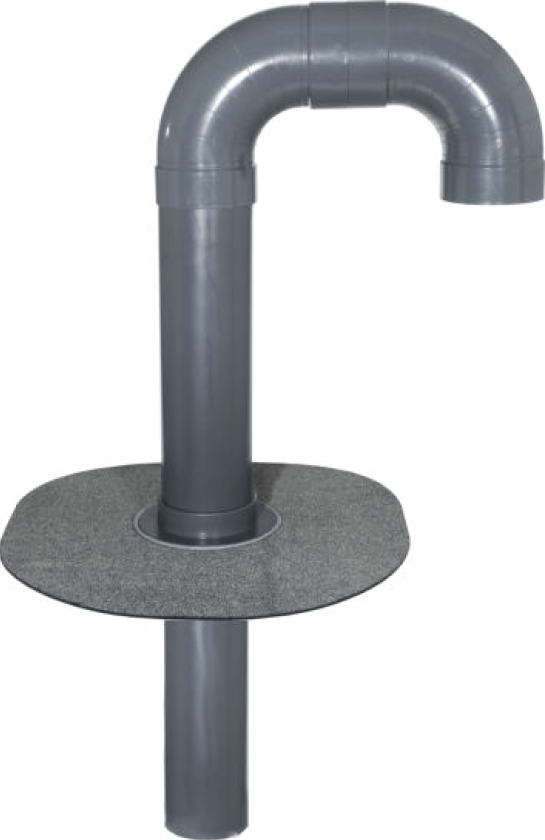

Flachdachkabeldurchführung Typ HS 2 XL mit extra langem Anschlussrohr unten Es handelt sich um ein Fachhandel-Produkt unter Einhaltung der aktuellen Normen und Vorschriften.Geeignet sowohl für Hand- als auch Heimwerker. - Rohr: • Wählbare Größen: DN Innendurchmesser Außendurchmesser DN 5045 mm50 mm DN 70/7570 mm75 mm DN 100/110105 mm110 mm DN 150155 mm160 mm DN 200195 mm200 mm • PVC-U nach DIN B1 aus Deutschland (Keine Recyclingware) - Wählbare Flanscharten: a) Schweißbahn: Elastomer-Bitumen PYE PV 250 S5, feinbestreut, mit Trägereinlage (Polyestervlies 250 g/m²) b) PVC U nach DIN B1 aus Deutschland c) PE oder PP d) Folie - Hier unsere Auswahl: Typ Hersteller Bezeichnung Farbe EPDM Carlisle Resitrix SKW schwarz EVA Alwitra Evalon (unkaschiert) hellgrau EVA Alwitra Evalon (unkaschiert) weiß PE Köster TPO 1,8 anthrazit PE Schedetal Extrupol hellgrau PE Schedetal Extrupol anthrazit PIB FDT Rhepanol grau PP Bauder Thermoplan silbergrau PVC Bauder Thermofol lichtgrau PVC FDT Rhenofol CV hellgrau PVC Renolit Alkorplan hellgrau PVC Sika Sikaplan 15 G hellgrau (bitte teilen Sie uns bei der Bestellung die gewünschte Folienausführung mit)- An das Anschlussrohr unterhalb des Flansches kann jedes Muffenrohr bzw. jeder Bogen in der gleichen DN-Größe einfach aufgesteckt werden- Zur Vereinfachung der Kabeldurchführung wird der Rohrbogen lose geliefert- Sehr einfache Montage -> Bebilderte Montageanleitung beiliegend oderHIER zum Download- Made in Germany- Die Größen >= DN 150 werden nach Kundenbestellung produziert und sind daher von einer Rückgabe ausgeschlossen. Die Lieferzeit wird hierdurch nicht beeinträchtigt # Schwanenhals, XL, Flachdachkabeldurchführung, Anschlussrohr, Dachdurchführung, Kabel, Antenne, Solar, Flachdach, DN 50, DN 70, DN 75, DN 100, DN 110, DN 150, DN 200

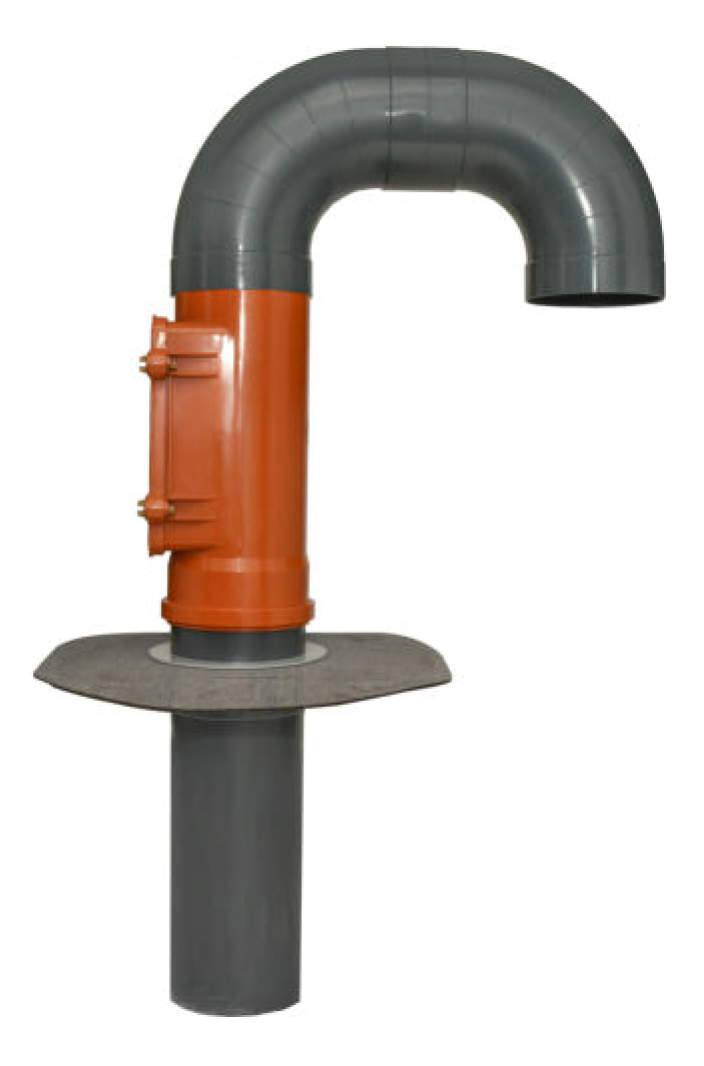

Flachdachkabeldurchführung Typ HS 2 K mit Kontrollöffnung und Anschlussrohr unten Das Produkt ermöglicht das einfache Durchführen von Kabeln und Kabelpaketen durch das Bauteil und durch die Dämmung in den Innenbereich.Die Kontrollöffnung ermöglicht perfektes und punktgenaues Ausschäumen bzw. die Verwendung von mineralischen Dämmstoffen zur Dämmung/Abdichtung des Rohres nach Durchführung der Kabel. Zudem ist hierdurch eine nachträgliche Wartung sowie ein späteres hinzufügen von z.B. weiteren Kabeln problemlos möglich.Es handelt sich um ein Fachhandel-Produkt unter Einhaltung der aktuellen Normen und Vorschriften.Geeignet sowohl für Hand- als auch Heimwerker. - Rohr: • Wählbare Größen: DN Innendurchmesser Außendurchmesser DN 100/110105 mm110 mm DN 150155 mm160 mm • PVC-U nach DIN B1 aus Deutschland (Keine Recyclingware) - Wählbare Flanscharten: a) Schweißbahn: Elastomer-Bitumen PYE PV 250 S5, feinbestreut, mit Trägereinlage (Polyestervlies 250 g/m²) b) PVC U nach DIN B1 aus Deutschland c) PE oder PP d) Folie - Hier unsere Auswahl: Typ Hersteller Bezeichnung Farbe EPDM Carlisle Resitrix SKW schwarz EVA Alwitra Evalon (unkaschiert) hellgrau EVA Alwitra Evalon (unkaschiert) weiß PE Köster TPO 1,8 anthrazit PE Schedetal Extrupol hellgrau PE Schedetal Extrupol anthrazit PIB FDT Rhepanol grau PP Bauder Thermoplan silbergrau PVC Bauder Thermofol lichtgrau PVC FDT Rhenofol CV hellgrau PVC Renolit Alkorplan hellgrau PVC Sika Sikaplan 15 G hellgrau (bitte teilen Sie uns bei der Bestellung die gewünschte Folienausführung mit)- An das Anschlussrohr unterhalb des Flansches kann jedes Muffenrohr bzw. jeder Bogen in der gleichen DN-Größe einfach aufgesteckt werden- Zur Vereinfachung der Kabeldurchführung wird der Rohrbogen lose geliefert- Sehr einfache Montage -> Bebilderte Montageanleitung beiliegend oderHIER zum Download- Made in Germany- Die Größen >= DN 150 werden nach Kundenbestellung produziert und sind daher von einer Rückgabe ausgeschlossen. Die Lieferzeit wird hierdurch nicht beeinträchtigt # Schwanenhals, Öffnung, Wartung, Kontrolle, Flachdachkabeldurchführung, Anschlussrohr, Dachdurchführung, Kabel, Antenne, Solar, Flachdach, DN 100, DN 110, DN 150
Dachdurchführungen – sichere Leitungsführung durch das Dach
Dachdurchführungen ermöglichen es, Leitungen, Rohre oder Kabel sicher durch das Dach eines Gebäudes zu führen. Sie sorgen dafür, dass die Dachfläche dauerhaft dicht bleibt und schützen die Dachkonstruktion vor Feuchtigkeitsschäden. Dachdurchführungen werden sowohl bei Flachdächern als auch bei geneigten Dächern eingesetzt.
Im privaten Bereich kommen Dachdurchführungen häufig bei Wohnhäusern, Garagen, Anbauten oder Nebengebäuden zum Einsatz – insbesondere bei der Installation von Photovoltaik- und Solaranlagen.
Wofür werden Dachdurchführungen benötigt?
Dachdurchführungen werden im privaten Bereich unter anderem eingesetzt für:
- Lüftungs- und Entlüftungsleitungen
- Abwasser- und Entwässerungsrohre
- Kabel und technische Leitungen
- Photovoltaik- und Solaranlagen
Besonders bei PV-Anlagen sind Dachdurchführungen notwendig, um die Solarkabel sicher und wettergeschützt vom Dach in das Gebäudeinnere zu führen.
Dachdurchführungen für Photovoltaik und Solar
Bei der Montage von Photovoltaikanlagen müssen Gleichstromkabel vom Solarmodul zum Wechselrichter geführt werden. Eine spezielle Dachdurchführung sorgt dafür, dass diese Kabel fachgerecht durch das Dach geführt werden, ohne die Dachabdichtung zu beschädigen.
Dachdurchführungen für Solaranlagen sind so konzipiert, dass sie eine dauerhaft dichte und sichere Kabeldurchführung ermöglichen und gleichzeitig witterungs- und UV-beständig sind.
Welche Arten von Dachdurchführungen gibt es?

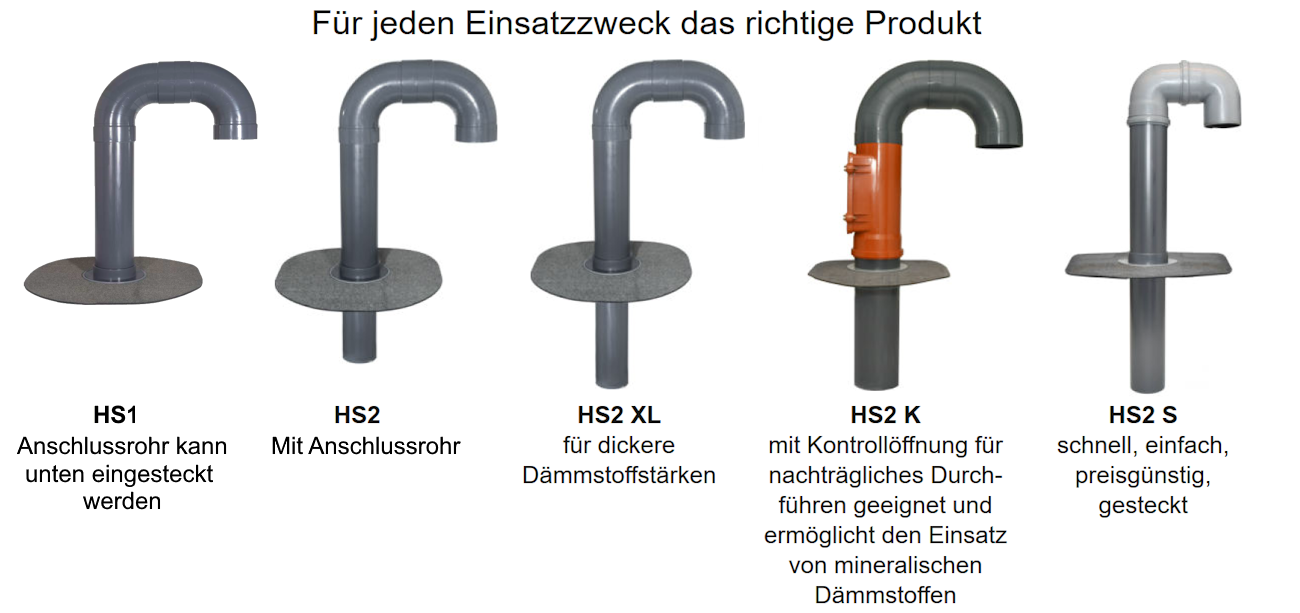

Je nach Dachaufbau und Einsatzbereich gibt es unterschiedliche Dachdurchführungen:
- Dachdurchführungen für Flachdächer
- Dachdurchführungen für Bitumen- oder Folienabdichtungen
- Spezielle Dachdurchführungen für PV- und Solarkabel
- Modelle mit unterschiedlichen Durchmessern
- Ausführungen aus Kunststoff oder Metall
Wichtig ist, dass die Dachdurchführung zur Dachabdichtung sowie zum Durchmesser und zur Anzahl der durchzuführenden Kabel passt.
Worauf sollten Privatkunden bei der Auswahl achten?
- passender Durchmesser für Kabel oder Leitungen
- Kompatibilität mit der Dachabdichtung
- Witterungs- und UV-Beständigkeit
- dauerhafte und sichere Abdichtung
Eine korrekt ausgewählte und montierte Dachdurchführung sorgt für eine langfristig sichere, dichte und normgerechte Dachlösung.
Häufige Fragen zu Dachdurchführungen
Was ist eine Dachdurchführung?
Eine Dachdurchführung ermöglicht es, Rohre, Kabel oder Leitungen sicher durch das Dach zu führen, ohne die Dachabdichtung zu beschädigen.
Wofür werden Dachdurchführungen bei Solaranlagen benötigt?
Bei Photovoltaik- und Solaranlagen werden Dachdurchführungen benötigt, um die Solarkabel sicher und wettergeschützt vom Dach in das Gebäudeinnere zu führen.
Sind Dachdurchführungen für Flachdächer geeignet?
Ja, es gibt spezielle Dachdurchführungen für Flachdächer, die sich für Bitumen- oder Folienabdichtungen eignen und auch für PV-Anlagen verwendet werden.
Muss eine Dachdurchführung für PV-Anlagen UV-beständig sein?
Ja, Dachdurchführungen für Solaranlagen sollten UV- und witterungsbeständig sein, da sie dauerhaft der Sonneneinstrahlung und den Witterungseinflüssen ausgesetzt sind.
Können Dachdurchführungen nachträglich eingebaut werden?
Dachdurchführungen können auch nachträglich eingebaut werden. Dabei ist eine fachgerechte Öffnung des Daches und eine sorgfältige Abdichtung besonders wichtig.
